ACFM de un compresor de aire: pies cúbicos reales por minuto

Pies cúbicos reales por minuto (ACFM) es una unidad de medida para el caudal volumétrico de aire o gas bajo condiciones reales de funcionamiento, incluidos los efectos de la presión, la temperatura y la humedad.

A diferencia de los caudales teóricos o estándar (como SCFM o CFM), ACFM refleja las condiciones reales de flujo y es fundamental para una evaluación precisa del rendimiento en diversas industrias.

Este blog explora la definición de ACFM, los factores clave que influyen como la presión, la temperatura y la humedad, su importancia en industrias como la HVAC y la generación de energía, y consejos para una medición y optimización precisas.

¿Qué es ACFM?

ACFM cuantifica la cantidad de gas o aire que fluye a través de un sistema por minuto, basándose en:

• Presión real: La presión de funcionamiento real del sistema (incluida la presión atmosférica y manométrica).

• Temperatura real: La temperatura actual del gas o del aire durante el funcionamiento.

• Humedad real: El contenido de humedad del aire, que afecta su densidad y características de flujo.

Por qué es importante el ACFM

1. Evaluación precisa del desempeño:
   ACFM es esencial para evaluar el rendimiento real de compresores, sopladores o sistemas HVAC. Tiene en cuenta las variables operativas que afectan significativamente el comportamiento del sistema y proporciona información más significativa que SCFM o CFM.

2. Optimización de procesos industriales:
   El uso de ACFM garantiza que el equipo esté dimensionado y calibrado correctamente para satisfacer las demandas específicas del sistema, mejorando la confiabilidad y la eficiencia.

3. Eficiencia Energética:
   Comprender los caudales reales ayuda a evitar un diseño excesivo o un rendimiento deficiente, lo que reduce los costos de energía y mejora la sostenibilidad.

¿Qué afectará al ACFM?

1. Presión de funcionamiento

• Presión absoluta: ACFM cambia con la presión de funcionamiento del sistema, que es la suma de la presión manométrica y la presión atmosférica.

• A presiones más altas, las moléculas de gas se comprimen, lo que reduce el volumen (menores ACFM para la misma masa de gas).

• A presiones más bajas, el gas se expande, aumentando el ACFM.

• Caídas de presión: Cualquier caída de presión causada por restricciones en el sistema (por ejemplo, filtros, válvulas o tuberías) aumentará el requisito de ACFM para mantener el flujo en condiciones aguas abajo.

2. Temperatura de funcionamiento

• El volumen de gas se expande al aumentar la temperatura y se contrae al disminuir la temperatura, lo que afecta directamente al ACFM.

• Temperaturas más altas: Provoca expansión del gas, lo que lleva a un ACFM más alto.

• Temperaturas más bajas: Comprime el gas, lo que da como resultado un ACFM más bajo.

• Fuentes de calor: Los equipos como los compresores pueden agregar calor al sistema, lo que afecta el caudal.

3. Humedad y contenido de humedad

• Aire húmedo: Contiene vapor de agua, que es menos denso que el aire seco. A medida que aumenta la humedad, la densidad general del aire disminuye, lo que provoca un aumento en ACFM para el mismo flujo másico.

• Aire seco: Más denso que el aire húmedo, por lo que el ACFM será menor.

• El impacto es especialmente significativo en aplicaciones que involucran grandes variaciones de temperatura o ambientes húmedos.

4. Altitud

• Presión atmosférica: Disminuye con la altitud, reduciendo la densidad del aire o del gas.

• A mayores altitudes, el ACFM es mayor porque el gas se expande más debido a la menor presión atmosférica.

• Al nivel del mar, la presión atmosférica es mayor, lo que resulta en un ACFM más bajo.

5. Tipo de gas o composición de la mezcla

• Los diferentes gases tienen diferentes pesos moleculares y densidades, lo que afecta sus características de compresibilidad y expansión.

• Por ejemplo, el helio se expande más significativamente que el aire en condiciones similares, lo que genera un ACFM más alto.

6. Resistencia al flujo en el sistema

• Componentes como filtros, válvulas, codos o tramos largos de tuberías introducen pérdidas de presión, que pueden afectar la presión de funcionamiento y afectar indirectamente al ACFM.

• Filtros obstruidos o incrustaciones: Aumenta la resistencia, lo que requiere mayor ACFM para lograr la misma salida.

7. Efectos de compresibilidad

• Para los sistemas de alta presión, la compresibilidad del gas (cuánto se desvía del comportamiento ideal del gas) se convierte en un factor importante. Los gases reales pueden requerir correcciones adicionales para determinar con precisión ACFM.

8. Características del equipo

• Eficiencia del compresor o soplador: Afecta qué tan bien el equipo puede comprimir o mover el gas en condiciones reales.

• Adición de calor por compresores: Los compresores pueden aumentar la temperatura del gas, provocando que el gas se expanda y afectando el ACFM.

9. Fugas en el sistema

• Las fugas provocan requisitos de flujo adicionales para mantener la salida deseada aguas abajo, lo que aumenta el ACFM necesario.

10. Condiciones ambientales ambientales

• Los cambios estacionales y geográficos de temperatura, presión y humedad pueden influir en el ACFM.

• Por ejemplo, un sistema diseñado para condiciones invernales podría tener un ACFM diferente en verano debido a temperaturas ambiente y humedad más altas.

Resumen de factores que influyen

Cómo calcular ACFM

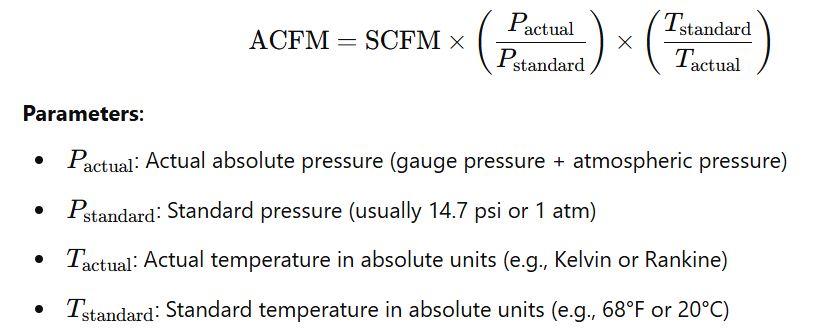

La fórmula para convertir SCFM (caudal en condiciones estándar) a ACFM es:

Ejemplo de estudio de caso

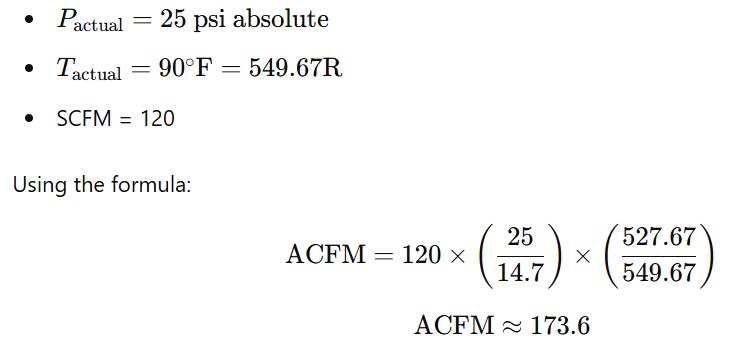

Se está evaluando un compresor de gas para una plataforma marina donde:

Esto indica que el compresor debe manejar un caudal de aproximadamente 173,6 ACFM en las condiciones reales de la plataforma, significativamente más alto que su clasificación SCFM debido a la presión elevada.

Aplicaciones de ACFM en industrias

1. Sistemas de aire comprimido:

ACFM se utiliza ampliamente para evaluar y optimizar el rendimiento del compresor. Asegura:

• El compresor puede satisfacer la demanda real en diferentes condiciones ambientales.

• Evitar el desperdicio de energía debido a un dimensionamiento incorrecto o sobrediseño del sistema.

2. HVAC (Calefacción, Ventilación y Aire Acondicionado):

En los sistemas HVAC, ACFM ayuda a:

• Evaluación del flujo de aire para mantener la calidad del aire interior y la regulación de la temperatura.

• Garantizar el dimensionamiento adecuado de los equipos para sistemas de ventilación en edificios comerciales e industriales.

3. Procesamiento químico:

En plantas químicas, ACFM es fundamental para:

• Monitoreo de flujos de gas en reactores o separadores para mantener la estabilidad del proceso.

• Garantizar el correcto transporte de materiales en tuberías, en particular de gases con propiedades sensibles a la temperatura.

4. Industria del petróleo y el gas:

ACFM es esencial para gestionar los flujos de gas en los sistemas de extracción, transporte y procesamiento:

• Garantizar que los compresores y sopladores funcionen eficazmente en condiciones de campo fluctuantes.

• Monitoreo de ductos de gas natural donde las variaciones de presión y temperatura afectan los caudales.

5. Generación de energía:

En las centrales eléctricas, ACFM se utiliza para:

• Controlar las mezclas de aire y combustible en los sistemas de combustión para una eficiencia óptima.

• Garantizar el correcto flujo de aire en los sistemas de refrigeración o tomas de turbinas.

6. Monitoreo Ambiental y Control de la Contaminación:

ACFM se utiliza en sistemas de control de la contaminación del aire para:

• Mida los caudales de gases de escape en depuradores, filtros o chimeneas.

• Garantizar el cumplimiento de la normativa medioambiental cuantificando con precisión las emisiones.

Comparación con SCFM y CFM

Consejos para una medición precisa y optimización de ACFM

1. Utilice instrumentos precisos

• Por qué es importante: La medición precisa de ACFM depende de datos confiables de presión, temperatura y caudal. Los instrumentos defectuosos o no calibrados pueden provocar errores importantes en los cálculos.

• Cómo implementar:

• Utilice medidores de flujo de alta calidad (por ejemplo, medidores de masa térmica o presión diferencial) diseñados para el tipo de gas y las condiciones de flujo de su sistema.

• Calibre periódicamente estos instrumentos para garantizar su precisión. Los programas de calibración deben alinearse con los estándares de la industria o las recomendaciones del fabricante.

2. Cuenta de las condiciones reales

• Por qué es importante: ACFM es muy sensible a los cambios de presión, temperatura y humedad. No tener en cuenta estas condiciones producirá mediciones de flujo inexactas.

• Cómo implementar:

• Mida la presión de funcionamiento (absoluta, incluida la presión atmosférica y manométrica), la temperatura y la humedad en el punto de flujo.

• Evite confiar en condiciones ambientales generalizadas, ya que pueden variar significativamente de las condiciones reales.

3. Mantenimiento regular

• Por qué es importante: Los filtros sucios, las tuberías obstruidas y los componentes desgastados introducen resistencia en el sistema, provocando caídas de presión que pueden distorsionar las mediciones ACFM.

• Cómo implementar:

• Desarrolle un programa de mantenimiento preventivo para inspeccionar y limpiar componentes críticos como filtros, válvulas y compresores.

• Identifique y repare las fugas rápidamente para evitar aumentos innecesarios en los requisitos de flujo.

4. Optimizar el diseño del sistema

• Por qué es importante: Un diseño deficiente del sistema, como tuberías de tamaño insuficiente o curvas excesivas, crea una resistencia que afecta los caudales y la eficiencia, lo que requiere mayor ACFM para lograr el mismo rendimiento.

• Cómo implementar:

• Utilice tuberías de tamaño adecuado para minimizar las pérdidas de presión.

• Reduzca las curvas o accesorios innecesarios en la tubería para garantizar un flujo suave.

• Considere instalar rectificadores de flujo donde el flujo turbulento afecte la precisión de la medición.

5. Monitorear las condiciones ambientales

• Por qué es importante: Las variaciones estacionales y geográficas de temperatura y humedad influyen significativamente en el ACFM. Por ejemplo, temperaturas más frías o condiciones más secas dan como resultado un aire más denso, lo que afecta el caudal.

• Cómo implementar:

• Instale sensores para medir continuamente la temperatura ambiente y la humedad.

• Ajuste la configuración del equipo o vuelva a calcular ACFM en función de los datos ambientales actuales, especialmente para sistemas exteriores.

6. Operadores de trenes

• Por qué es importante: Incluso con sistemas avanzados, el error humano puede afectar la precisión del ACFM. Los operadores deben comprender cómo las condiciones del sistema y la configuración del equipo afectan los caudales.

• Cómo implementar:

• Proporcionar capacitación sobre cómo medir e interpretar lecturas de ACFM.

• Enseñe a los operadores cómo reconocer y abordar problemas comunes, como fugas del sistema, fluctuaciones de presión o sensores defectuosos.

• Fomentar el monitoreo proactivo de las condiciones del sistema para detectar discrepancias tempranamente.

Conclusión

ACFM es una métrica indispensable para la medición del caudal en el mundo real, que ofrece precisión y practicidad en una amplia gama de industrias. Su capacidad para tener en cuenta las condiciones operativas reales lo hace superior a SCFM y CFM en aplicaciones que requieren análisis de flujo precisos, optimización del sistema y eficiencia energética.
