Cómo calcular el punto de rocío: fórmula y gráfico de punto de rocío

¿Qué sucede cuando el aire se enfría y comienza a formarse humedad? Aquí es donde el punto de rocío entra! Comprender el punto de rocío y utilizar un tabla de punto de rocío Es esencial para controlar la humedad en sistemas como compresores de aire. Garantiza que el equipo funcione sin problemas, previene la corrosión y mejora la calidad del producto.

¿Qué es el punto de rocío?

El punto de rocío es la temperatura a la que el aire se satura de humedad, lo que hace que el vapor de agua se condense en líquido. Es un parámetro crítico en muchos contextos industriales y ambientales, especialmente en sistemas de compresores de aire, donde se monitorea de cerca para garantizar un rendimiento óptimo y prevenir problemas causados ​​por el exceso de humedad.

Importancia del punto de rocío en los sistemas de compresores de aire

En los sistemas de compresores de aire, el aire comprimido se utiliza a menudo en procesos de fabricación, herramientas neumáticas y otras aplicaciones que requieren aire seco. Sin embargo, a medida que se comprime el aire, su contenido de humedad se vuelve más concentrado, lo que puede provocar condensación. Gestionar el punto de rocío es crucial por varias razones:

1. Prevención de daños al equipo

• El agua condensada puede causar corrosión en tuberías y equipos sensibles a daños, incluidas válvulas y actuadores.

• La humedad acumulada en las herramientas puede reducir su vida útil y rendimiento.

2. Garantizar la calidad del producto

• Muchos procesos industriales, como la pintura o los productos farmacéuticos, requieren aire extremadamente seco. Los puntos de rocío elevados pueden provocar defectos, como burbujas en los revestimientos o contaminación en los productos médicos.

3. Evitar la congelación en ambientes fríos

• En sistemas expuestos a bajas temperaturas, la humedad puede congelarse si el punto de rocío no se controla adecuadamente, provocando obstrucciones en las tuberías.

4. Reducir los costos de mantenimiento

• Controlar el punto de rocío minimiza la necesidad de mantenimiento y reparaciones frecuentes causados ​​por problemas inducidos por la humedad.

Cómo se controla el punto de rocío en los compresores de aire

Para mantener un punto de rocío específico, los sistemas de compresores de aire emplean varios métodos y equipos:

1. Secadoras

• Secadoras refrigeradas: Adecuado para alcanzar un punto de rocío entre 2°C y 7°C. Común en aplicaciones de uso general.

• Secadores desecantes: Se utiliza para lograr puntos de rocío más bajos (hasta -70 °C), esencial para procesos que requieren aire extremadamente seco.

2. Separadores de humedad

• Instalado para eliminar el agua líquida del aire comprimido antes de que llegue al equipo aguas abajo.

3. Sistemas de filtración

• Los filtros eliminan las partículas finas de humedad y aceite, secando aún más el aire.

4. Monitores de punto de rocío

• Los sensores miden y muestran continuamente el punto de rocío, lo que permite realizar ajustes en tiempo real.

Cómo calcular el punto de rocío

1. Mida la humedad relativa y la temperatura

• Humedad relativa (HR): Mide el porcentaje de vapor de agua en el aire en relación con la cantidad máxima que el aire puede contener a una temperatura determinada.

• Temperatura (T): Mida la temperatura del aire en grados Celsius (°C) o Fahrenheit (°F).

2. Utilice una calculadora o fórmula de punto de rocío

Hay dos enfoques comunes:

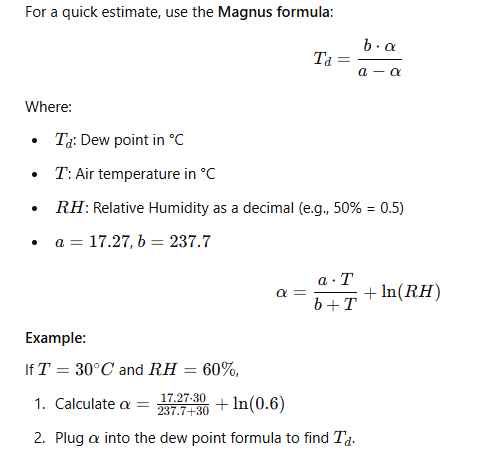

A. Fórmula de aproximación del punto de rocío

A continuación se muestra una tabla que muestra las temperaturas del punto de rocío calculadas (°C) para temperaturas del aire que oscilan entre -20 °C y 30 °C y niveles de humedad relativa del 30 % al 90 %.

De manera similar, podemos calcular el punto de rocío cuando la temperatura se mide en grados Fahrenheit.

Aquí está la tabla de punto de rocío para temperaturas que oscilan entre 20°F y 120°F (en incrementos de 10°F) y niveles de humedad relativa del 30% al 90% (en incrementos del 5%):

B. Utilice una tabla psicrométrica

1. Ubique la temperatura de bulbo seco (temperatura ambiente) en el eje horizontal.

2. Encuentre la curva de humedad relativa que coincida con la humedad relativa medida. 3.Rastree hacia abajo para encontrar la temperatura del punto de rocío.

3. Ajuste las condiciones del aire comprimido

En un sistema de compresor de aire, el aire se comprime, lo que aumenta el punto de rocío debido a la mayor presión. Usa la fórmula:

¿Dónde está el aumento del punto de rocío debido a la compresión? A menudo se indica en las especificaciones del sistema.

4. Utilice sensores de punto de rocío (opcional)

Los sistemas avanzados suelen incluir un sensor de punto de rocío o un higrómetro que mide el punto de rocío directamente en condiciones de presión específicas.

5. Corregir para variables específicas del sistema

• Si su sistema incluye secadora, el punto de rocío será menor.

• Utilice el punto de rocío corregido según el tipo de secadora:

• Secadora refrigerada: El punto de rocío suele ser de 2 °C a 10 °C (de 35 °F a 50 °F).

• Secador desecante: El punto de rocío puede ser tan bajo como -40°C (-40°F).

Si sigue estos pasos o utiliza calculadoras en línea, puede calcular o estimar el punto de rocío de su sistema de compresor de aire para un funcionamiento eficiente y un mantenimiento adecuado.
