Compresores de diafragma: principios de funcionamiento, características, ventajas y aplicaciones

A Compresor de diafragma es la solución ideal para industrias que exigen alta pureza, precisión y confiabilidad en sus sistemas de compresión de gas. Diseñado para funcionar sin contaminación por aceite, garantiza que sus procesos sean limpios y eficientes.

En este artículo, exploraremos los principios de funcionamiento de los compresores de diafragma, sus características clave, ventajas y las diversas aplicaciones a las que sirven. También los compararemos con otros tipos de compresores, ayudándole a comprender por qué un compresor de diafragma podría ser la opción perfecta para sus necesidades.

¿Qué son los compresores de diafragma?

Un compresor de diafragma es un compresor de desplazamiento positivo que comprime gases utilizando un diafragma flexible, que es accionado por un accionamiento hidráulico o mecánico. Aísla el gas del mecanismo de accionamiento, lo que garantiza un proceso de compresión libre de contaminación y sin fugas, lo que lo hace adecuado para gases reactivos, peligrosos o de alta pureza.

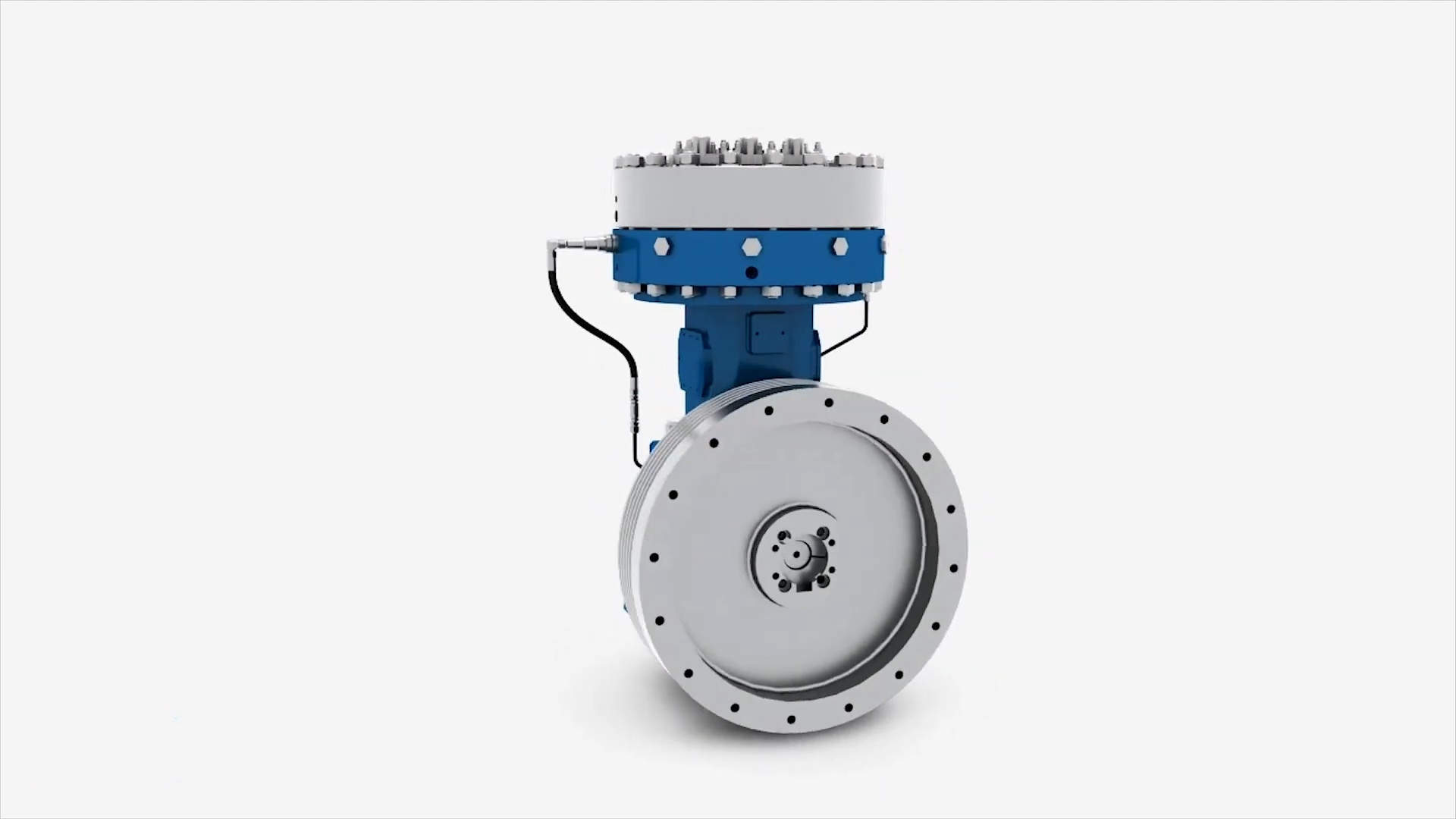

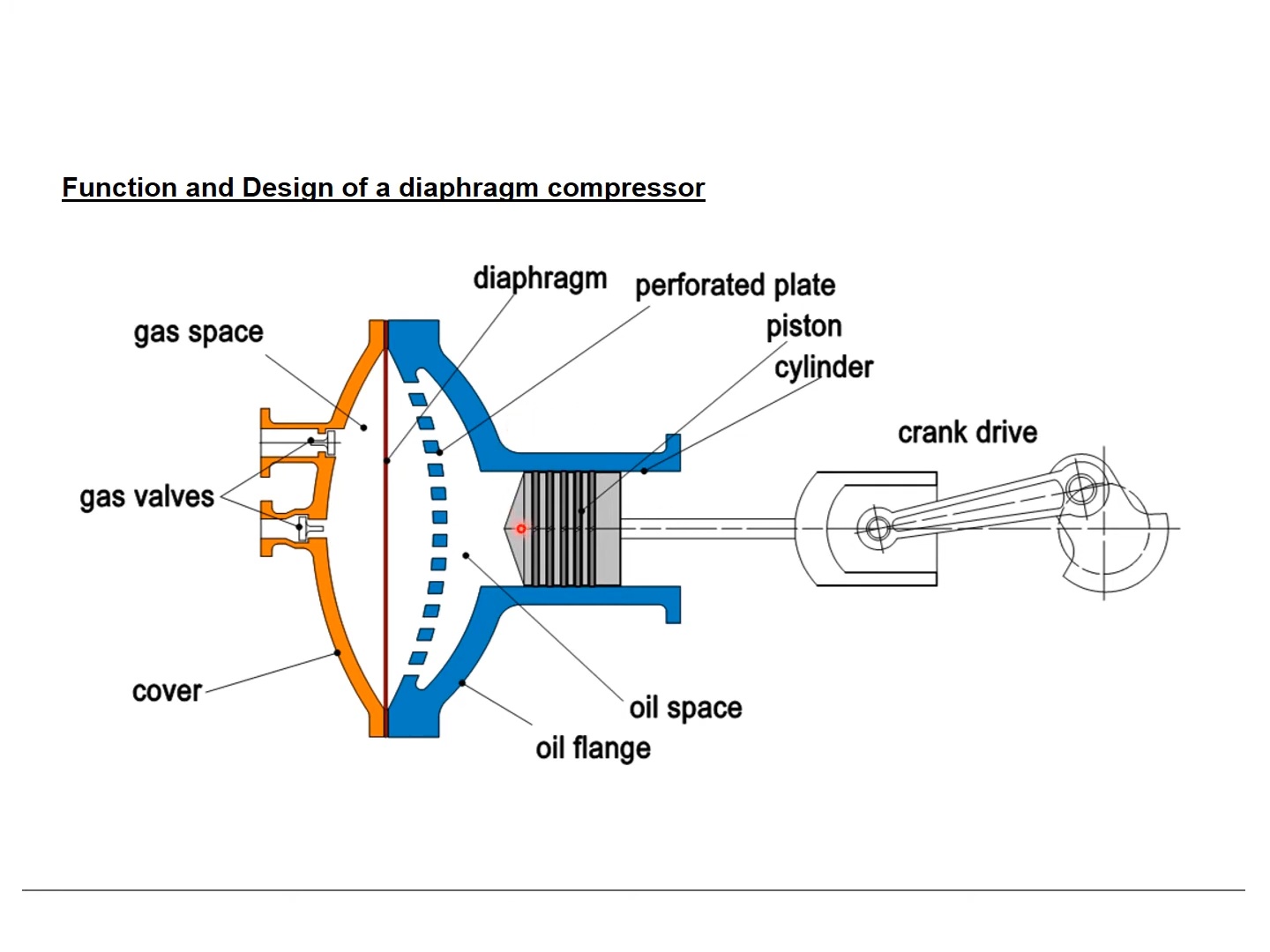

Principio de funcionamiento de los compresores de diafragma

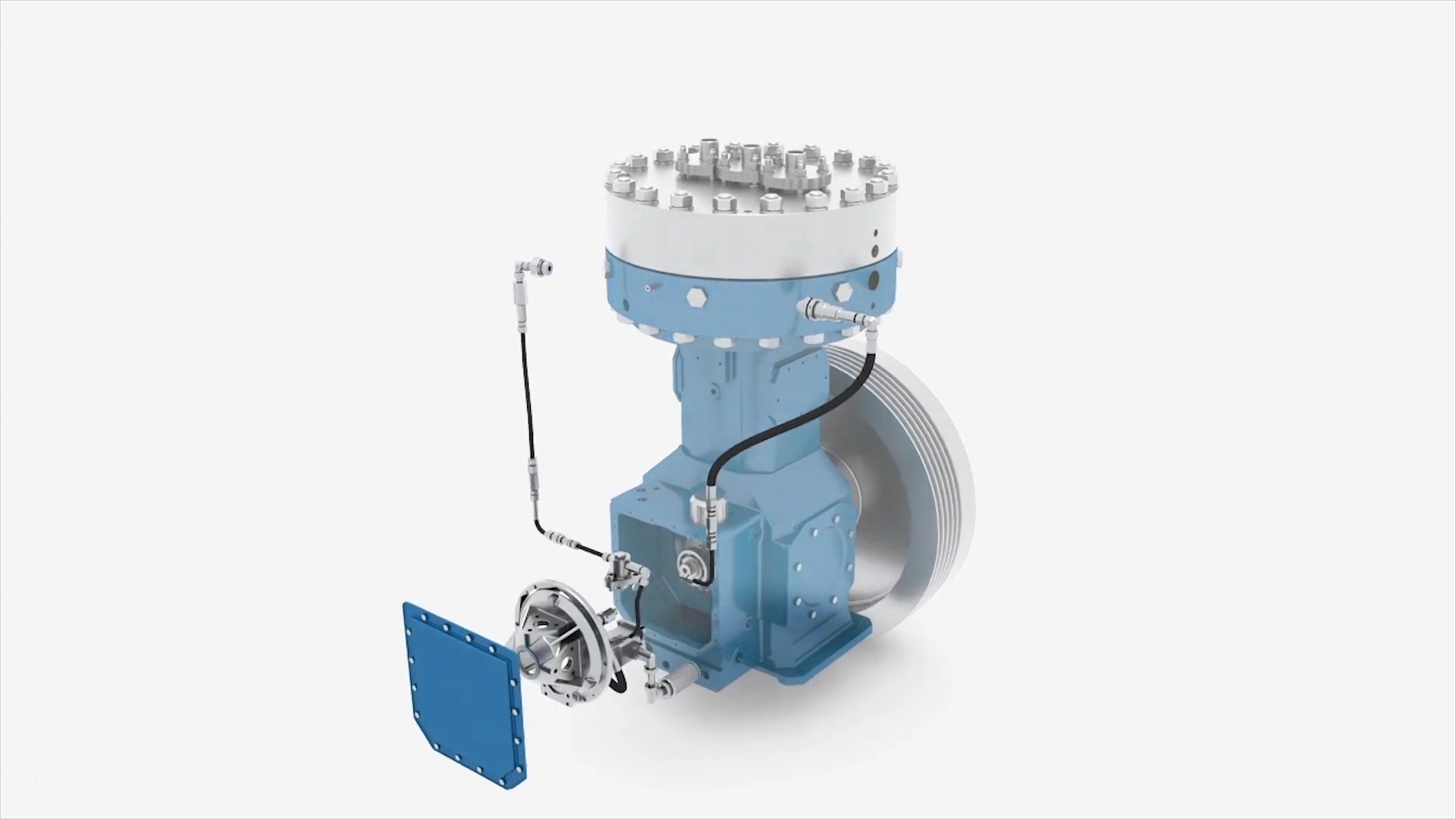

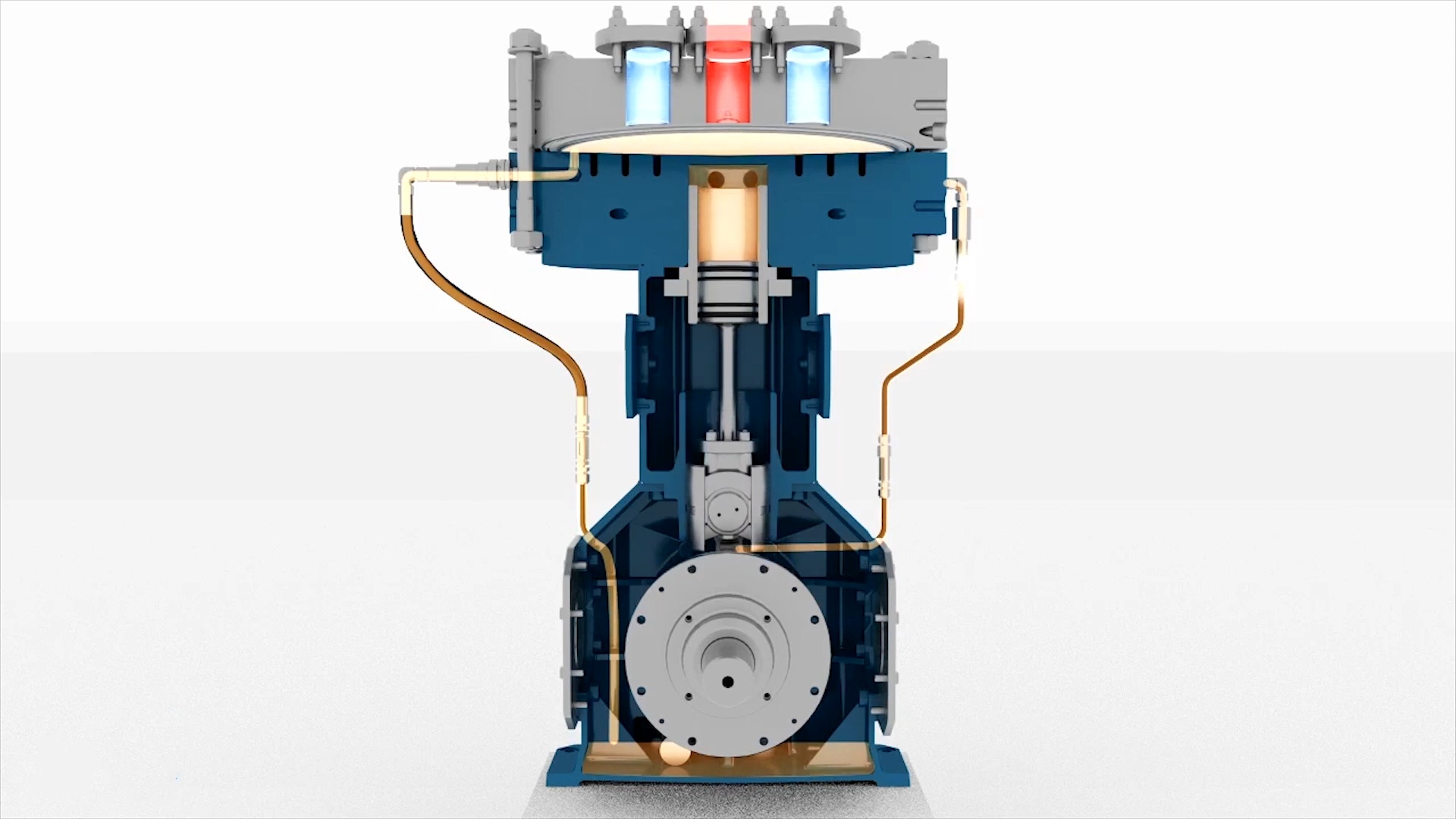

Un compresor de diafragma funciona mediante el uso de un diafragma flexible para comprimir gas dentro de una cámara sellada. El diafragma es accionado por un sistema de accionamiento hidráulico o mecánico, lo que garantiza que el gas permanezca aislado del mecanismo de accionamiento.

1. Toma de gasolina

• A controlador de el volumen se abre para permitir que el gas entre en la cámara de compresión a medida que el diafragma se mueve hacia afuera, aumentando el volumen de la cámara.

2. Compresión

• El mecanismo de accionamiento (ya sea fluido hidráulico o un pistón mecánico) empuja el diafragma hacia adentro, reduciendo el volumen de la cámara.

• El gas se comprime a medida que el diafragma se acerca a las paredes de la cámara.

• El diafragma flexible evita cualquier contacto entre el gas y los componentes del accionamiento, garantizando que no haya contaminación.

3. Descarga de gases

• Una vez que el gas alcanza la presión deseada, otro controlador de el volumen se abre, permitiendo que el gas comprimido salga de la cámara.

4. Repetir ciclo

• El diafragma se flexiona hacia afuera a medida que el ciclo comienza de nuevo, aspirando gas fresco.

Características clave en funcionamiento

• Sellado hermético: El diafragma crea un sello completo, evitando fugas de gas.

• movimiento flexible: El diafragma se flexiona pero no se desliza ni gira, lo que reduce el desgaste.

• válvulas de retención: Garantizan un flujo de gas unidireccional durante la entrada y la descarga.

Este mecanismo preciso hace que los compresores de diafragma sean ideales para comprimir gases de alta pureza, peligrosos o sensibles sin contaminación.

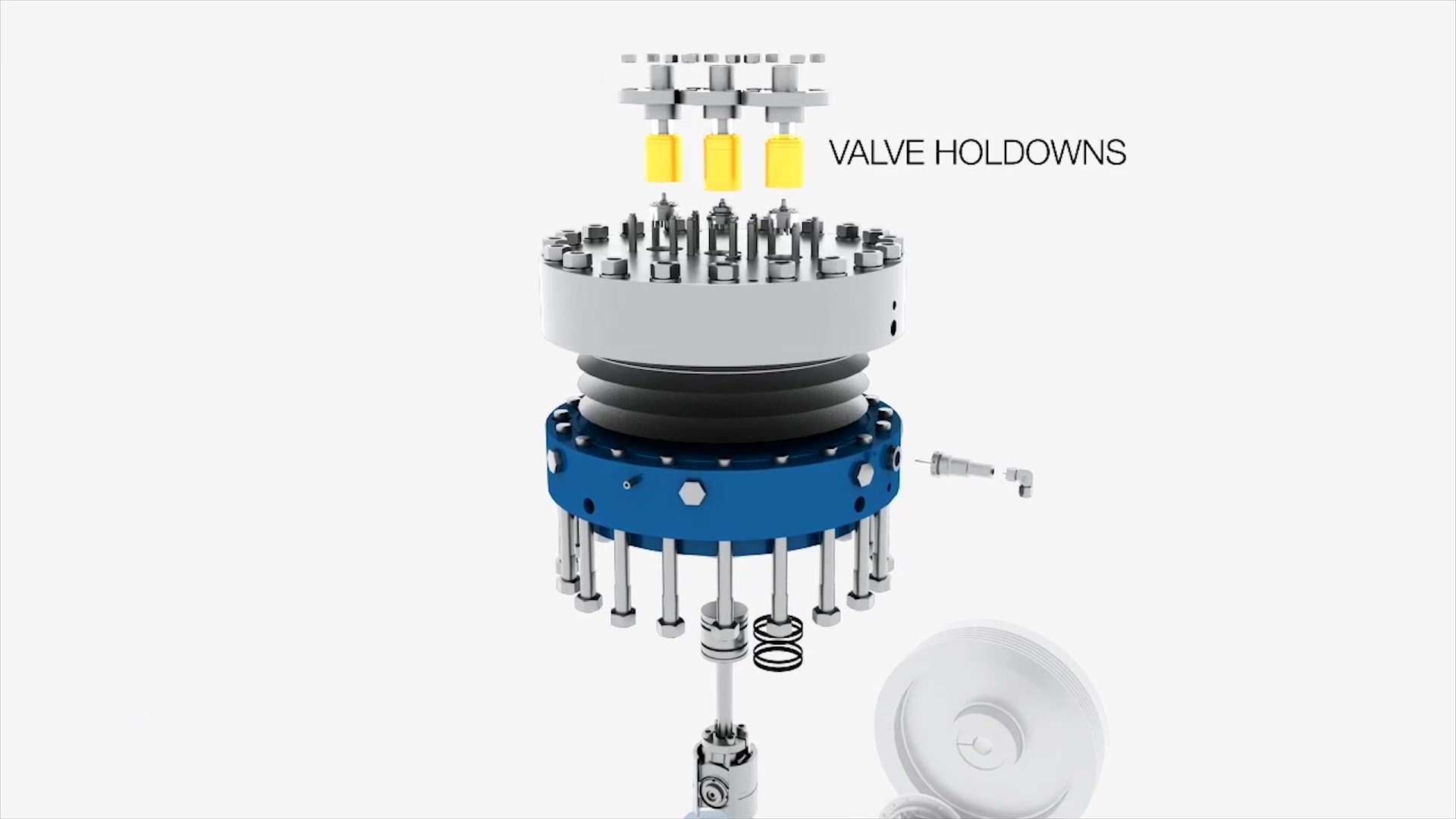

Componentes principales de los compresores de diafragma

1. Diafragma

• Descripción: El diafragma es el componente clave en los compresores de diafragma. Es una membrana flexible que se mueve para comprimir el gas dentro de la cámara. Normalmente está hecho de materiales como acero inoxidable, PTFE u otros elastómeros, según la aplicación.

• Función: El diafragma separa el gas del mecanismo de accionamiento y es responsable tanto de la compresión como de la admisión del gas a medida que se flexiona.

2. Cámara de compresión

• Descripción: Esta es el área donde se comprime el gas. La cámara de compresión alberga el diafragma y proporciona espacio para la entrada y descarga de gas. La cámara está diseñada para soportar altas presiones y garantizar que el diafragma se mueva suavemente.

• Función: La cámara de compresión facilita el proceso de compresión a medida que el diafragma entra y sale, reduciendo el volumen de gas durante la carrera de compresión.

3. Mecanismo de accionamiento

• Descripción: El mecanismo de accionamiento puede ser hidráulico o mecánico, según el tipo de compresor de diafragma. Para los sistemas hidráulicos, utiliza la presión del fluido para impulsar el diafragma, mientras que los sistemas mecánicos utilizan un cigüeñal o una leva excéntrica.

• Función: El mecanismo de accionamiento proporciona el movimiento necesario para mover el diafragma de forma controlada, impulsando los procesos de compresión y admisión.

4. Válvulas de retención

• Descripción: Las válvulas de retención son válvulas unidireccionales ubicadas en los puertos de admisión y descarga de la cámara de compresión. Estas válvulas permiten que el gas fluya en una sola dirección.

• Función: La válvula de retención de admisión garantiza que el gas entre a la cámara de compresión solo durante la carrera de admisión, mientras que la válvula de retención de descarga garantiza que el gas comprimido solo salga durante la carrera de descarga.

5. Válvula de alivio de presión

• Descripción: Este componente de seguridad se instala para proteger el sistema de condiciones de sobrepresión.

• Función: Libera gas automáticamente si la presión dentro de la cámara de compresión excede un límite preestablecido, evitando daños al compresor u otros equipos.

6. Marco y carcasa

• Descripción: El marco y la carcasa proporcionan soporte estructural para el compresor y albergan los componentes internos como el diafragma, el mecanismo de transmisión y la cámara de compresión.

• Función: El marco garantiza que todos los componentes permanezcan alineados durante el funcionamiento y proporciona protección a los mecanismos internos contra daños externos o contaminación.

7. Biela o pistón hidráulico

• Descripción: En los compresores mecánicos de diafragma, una biela o cigüeñal transmite el movimiento desde el motor al diafragma. En los compresores de diafragma hidráulico, se utiliza un pistón o émbolo hidráulico para transferir la presión del fluido al diafragma.

• Función: Estos componentes convierten el movimiento giratorio o hidráulico en movimiento lineal para mover el diafragma.

8. Salida de descarga de gas

• Descripción: Este es el puerto a través del cual el gas comprimido sale del compresor y entra a la siguiente parte del sistema.

• Función: La salida de descarga de gas garantiza que el gas comprimido se transporte de manera eficiente y segura a su destino.

9. Entrada de gas

• Descripción: La entrada de gas es el punto de entrada del gas a comprimir.

• Función: Permite que el gas sin comprimir ingrese a la cámara de compresión durante la carrera de admisión, donde luego será comprimido por el diafragma.

Ventajas de los compresores de diafragma

1. Diseño hermético

Los compresores de diafragma son famosos por sus cámaras de compresión completamente selladas, lo que garantiza que no haya fugas de gas durante el funcionamiento. Esta característica es fundamental cuando se manipulan gases peligrosos, tóxicos o inflamables, ya que previene la contaminación ambiental y garantiza la seguridad del operador. El gas está completamente aislado del mecanismo de accionamiento, lo que hace que estos compresores sean ideales para aplicaciones sensibles y de alta pureza.

2. Compresión sin aceite

A diferencia de muchos compresores tradicionales, los compresores de diafragma no requieren aceite lubricante en la cámara de compresión. El diafragma flexible separa el gas de cualquier fuente potencial de contaminación. Esto garantiza que el gas de salida permanezca puro, lo que hace que el compresor sea adecuado para las industrias médica, farmacéutica y de semiconductores donde la contaminación por aceite comprometería la calidad o la seguridad.

3. Altas relaciones de compresión

Los compresores de diafragma pueden alcanzar presiones extremadamente altas, que a menudo superan los 1.000 bar (15.000 psi). Esto se logra sin comprometer la pureza o integridad del gas. Estas altas capacidades de compresión son particularmente valiosas en aplicaciones industriales, como estaciones de servicio de hidrógeno o procesamiento químico, donde los niveles de presión extrema son esenciales para operaciones eficientes.

4. Versatilidad de los materiales

El diafragma y otros componentes en contacto con el gas se pueden fabricar con una amplia gama de materiales, como PTFE, acero inoxidable o Inconel. Esto permite que el compresor maneje gases corrosivos, reactivos o de alta temperatura. Al personalizar los materiales, los compresores de diafragma pueden funcionar de forma segura y eficiente en entornos desafiantes, como plantas químicas o industrias de petróleo y gas.

5. Seguridad para gases peligrosos

El diseño de los compresores de diafragma prioriza inherentemente la seguridad, lo que los hace ideales para comprimir gases tóxicos o inflamables como hidrógeno, amoníaco o cloro. La construcción sellada elimina el riesgo de fuga de gas, mientras que la ingeniería robusta garantiza un rendimiento confiable en condiciones de alta presión. Esto hace que los compresores de diafragma sean indispensables en industrias donde la seguridad es primordial.

Aplicaciones de los compresores de diafragma

1. Producción y Distribución de Gas Industrial

• Los compresores de diafragma son esenciales para comprimir y embotellar gases como oxígeno, helio, argón y nitrógeno en plantas de gases industriales. Garantizan una compresión libre de contaminación, lo que hace que los gases sean adecuados para el transporte, el almacenamiento y el uso final en diversas industrias.

2. Compresión de hidrógeno

• Ampliamente utilizados en estaciones de producción, almacenamiento y repostaje de hidrógeno, los compresores de diafragma pueden soportar las altas presiones requeridas para los sistemas de energía de hidrógeno y al mismo tiempo mantener la pureza necesaria para las pilas de combustible y la distribución de energía.

3. Industrias químicas y petroquímicas

• Estos compresores manejan gases reactivos y peligrosos como cloro, amoníaco y sulfuro de hidrógeno en la fabricación de productos químicos. Su funcionamiento a prueba de fugas garantiza seguridad y confiabilidad en entornos de procesamiento con requisitos estrictos.

4. Industria médica y sanitaria

• Los compresores de diafragma, utilizados para comprimir gases de grado médico como oxígeno, óxido nitroso y dióxido de carbono, son fundamentales para producir gases para anestesia, terapia respiratoria y esterilización en instalaciones sanitarias.

5. Uso en investigación y laboratorio

• Los laboratorios dependen de compresores de diafragma para la compresión precisa de pequeñas cantidades de gases especiales. Son ideales para manipular gases de alta pureza en experimentos, calibración y equipos analíticos.

6. Industria de alimentos y bebidas

• En aplicaciones como envasado, carbonatación y conservación de alimentos, los compresores de diafragma comprimen gases como dióxido de carbono y nitrógeno, garantizando el cumplimiento de los estándares de calidad alimentaria al evitar la contaminación.

Limitaciones de los compresores de diafragma

1. Caudal limitado

• Los compresores de diafragma suelen estar diseñados para caudales bajos a medios, lo que los hace menos adecuados para aplicaciones de gran volumen. No son ideales para situaciones que requieren una compresión de gas continua o a gran escala, como en grandes plantas industriales.

2. Alto costo inicial

• El diseño especializado y los materiales necesarios para los compresores de diafragma pueden encarecerlos en comparación con otros tipos de compresores. Esto puede ser una barrera para operaciones de pequeña escala o empresas con presupuestos limitados.

3. Mantenimiento de diafragmas

• Si bien los compresores de diafragma tienen menos piezas móviles que otros tipos, los propios diafragmas se desgastan con el tiempo y es necesario reemplazarlos. Este requisito de mantenimiento puede aumentar los costos operativos y el tiempo de inactividad.

Tipos de compresores de diafragma

1. Compresores de diafragma de accionamiento hidráulico

• Descripción: En los compresores de diafragma de accionamiento hidráulico, un pistón hidráulico o un sistema de fluido impulsa el movimiento del diafragma. Este tipo proporciona un funcionamiento suave y controlado, lo que lo hace ideal para aplicaciones que requieren un control preciso del proceso de compresión.

• Ventajas: Estos compresores pueden alcanzar altas presiones y al mismo tiempo ofrecen alta confiabilidad y mínimo desgaste del diafragma debido al sistema de transmisión basado en fluidos.

• Aplicaciones: Se utiliza en aplicaciones de gas a alta presión, incluidos hidrógeno, oxígeno y otros gases industriales.

2. Compresores de diafragma de accionamiento mecánico

• Descripción: Los compresores de diafragma de accionamiento mecánico utilizan un cigüeñal o un mecanismo de accionamiento excéntrico para mover el diafragma. El accionamiento mecánico ofrece un método de compresión más directo.

• Ventajas: Estos compresores tienen un diseño más simple, tienen menos piezas móviles y pueden proporcionar caudales más altos en comparación con los sistemas hidráulicos.

• Aplicaciones: Común en aplicaciones donde se necesitan altos caudales, como en laboratorios o en operaciones industriales de pequeña escala.

3. Compresores de diafragma de doble efecto

• Descripción: En los compresores de diafragma de doble acción, el diafragma se mueve en ambas direcciones, comprimiendo el gas tanto en la carrera de admisión como en la de descarga. Esto aumenta la eficiencia al duplicar el volumen de gas procesado durante cada ciclo.

• Ventajas: Mayor rendimiento y eficiencia en comparación con los compresores de diafragma de simple efecto.

• Aplicaciones: Se utiliza en aplicaciones de presión media a alta que requieren altos caudales, como producción de gas o estaciones de servicio.

4. Compresores de diafragma de simple efecto

• Descripción: Estos compresores cuentan con un diafragma que se mueve en una sola dirección, comprimiendo el gas durante la carrera hacia adentro mientras aspira gas durante la carrera hacia afuera.

• Ventajas: Diseño más simple, menor costo y menores requisitos de mantenimiento en comparación con los sistemas de doble acción.

• Aplicaciones: Adecuado para aplicaciones con volúmenes y presiones de gas más bajos, como uso en laboratorio o aplicaciones industriales de bajo flujo.

5. Compresores de diafragma de alta presión

• Descripción: Estos compresores están diseñados específicamente para manejar gases a presiones extremadamente altas (1000 bar o más). Por lo general, presentan una construcción robusta y un sellado mejorado para gestionar las intensas fuerzas de compresión.

• Ventajas: Puede alcanzar presiones de descarga muy altas, asegurando una compresión eficiente de gases como hidrógeno u oxígeno en industrias especializadas.

• Aplicaciones: Se utiliza en industrias de alta presión, como estaciones de combustible de hidrógeno, almacenamiento de gas natural e instalaciones de investigación científica.

Comparación entre compresores de diafragma y otros tipos principales de compresores de aire
