Reconstrucción del extremo de aire de un compresor de aire

Incorporar la reconstrucción de unidades de aire en un programa de mantenimiento regular es una inversión inteligente que trae recompensas al mejorar el rendimiento, extender la vida útil de su equipo y reducir los costos operativos.

Esta publicación cubrirá las señales clave que indican que es hora de una reconstrucción, el proceso paso a paso involucrado y consejos de mantenimiento esenciales para mantener su compresor funcionando sin problemas después de la reconstrucción.

¿Qué es un extremo aéreo?

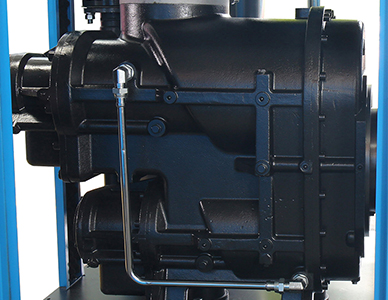

El extremo de aire es el componente central de un compresor de aire, responsable de la compresión real del aire. Es un dispositivo diseñado con precisión que convierte eficientemente la energía en aire comprimido. El diseño y el funcionamiento de la unidad de aire varían según el tipo de compresor:

• In compresores de tornillo rotativo, el extremo de aire presenta dos rotores helicoidales engranados que atrapan y comprimen el aire a medida que giran.




• Compresores rotativos de paletas Utiliza un rotor cilíndrico con paletas deslizantes que crean celdas de compresión dentro de una carcasa excéntrica.




• Compresores scroll Utilice dos miembros de espiral entrelazados en forma de espiral, uno fijo y otro en órbita, para comprimir aire continuamente.




Componentes clave de un extremo neumático

Rotores o tornillos

Los rotores o tornillos son el corazón del extremo neumático, con sus perfiles mecanizados con precisión y tolerancias estrictas que garantizan un funcionamiento eficiente y silencioso. El rotor macho generalmente impulsa el rotor hembra, creando una serie de cavidades entrelazadas que disminuyen progresivamente de volumen y comprimen el aire.

Aspectos

Los cojinetes son fundamentales para el buen funcionamiento y la longevidad del extremo neumático. Soportan los ejes del rotor y ayudan a mantener los espacios libres y la alineación adecuados. Los rodamientos de alta calidad, como los rodamientos de rodillos cónicos o los rodamientos de bolas de contacto angular, están diseñados para soportar las cargas radiales y axiales generadas durante el proceso de compresión.

Sellos

Los sellos desempeñan un papel vital en el mantenimiento de la eficiencia y confiabilidad del extremo de aire. Previenen las fugas de aire y lubricante, lo que puede provocar una reducción del rendimiento y un aumento del consumo de energía. Se utilizan tecnologías de sellado avanzadas, como sellos laberínticos, sellos frontales mecánicos o sellos de película de aceite, para garantizar un sellado óptimo en diversas condiciones operativas.

Carcasa o Vivienda

La carcasa o carcasa es la columna vertebral del extremo de aire y proporciona un entorno robusto y libre de fugas para el proceso de compresión. Por lo general, está hecho de materiales de alta resistencia, como hierro fundido o aluminio, con superficies mecanizadas con precisión para una alineación precisa y espacios libres reducidos. La carcasa también incorpora funciones de lubricación, refrigeración y acceso para mantenimiento.

Cuándo considerar reconstruir su terminal de aire

Señales de que es necesario reconstruir el extremo del aire

Varias señales sugieren que es necesaria una reconstrucción:

• Disminución del flujo de aire (CFM): Menor producción a pesar de tiempos de ejecución más prolongados.

• Mayor uso de energía: Mayor consumo de energía para el mismo rendimiento.

• Ruidos o vibraciones inusuales: El metal suena o tiembla durante el funcionamiento.

• Calentamiento excesivo: Puntos calientes o lecturas de temperatura elevada.

• Problemas petroleros: Consumo excesivo, fugas o partículas metálicas en el aceite.

• Caídas de presión: Niveles de presión inconsistentes a pesar del funcionamiento prolongado.




Comparación de costos: ¿reconstruir o reemplazar?

La reconstrucción suele ser más económica que la sustitución. Aquí hay una comparación rápida:

Cómo reconstruir el extremo de aire de un compresor de aire

Paso 1: Desmontaje y Limpieza

1. Apagar: Desconecte el compresor de la alimentación y aíslelo del sistema.

2. Escurrir y retirar: Drene el aceite y retire el extremo de aire de la carcasa.

3. Separación de componentes: Desmonte con cuidado el extremo de aire y observe el orden de los componentes.

4. Limpieza a fondo: Limpie todas las piezas utilizando disolventes adecuados para eliminar residuos y acumulaciones.




Paso 2: Inspección y Medición

1. Verificación visual: Busque signos de desgaste, daño o contaminación en cada pieza.

2. Medida: Mida dimensiones críticas (holguras del rotor, ajustes de rodamientos) y compárelas con las especificaciones del fabricante.

3. Identificar reemplazos: Identifique cualquier componente que requiera reemplazo o reparación según los resultados de inspección y medición.




Paso 3: Reemplazo y Reparación

1. Reemplazar piezas desgastadas: Reemplace todos los elementos de desgaste, como cojinetes, sellos y juntas, con componentes nuevos de alta calidad que cumplan o superen las especificaciones OEM.

2. .Reparar o reemplazar piezas dañadas: Repare componentes como rotores o carcasas mediante mecanizado o soldadura, si es necesario.

3. Garantizar la compatibilidad: Verifique que todos los repuestos se ajusten correctamente al extremo de aire y a las condiciones de funcionamiento.




Paso 4: reensamblaje y prueba

1. Reensamblaje cuidadoso: Vuelva a ensamblar el extremo de aire, siguiendo las pautas del fabricante y las especificaciones de torsión.

2. Comprobar alineación: Asegure la alineación y los espacios libres adecuados de todos los componentes, utilizando cuñas o ajustes según sea necesario.

3. Reinstalar: Monte el extremo de aire reconstruido, vuelva a conectar todas las tuberías, cableado y controles.

4. Lubricar: Llene el compresor con el tipo y cantidad correctos de lubricante.

5. Prueba inicial: Compruebe si hay fugas, ruidos extraños y vibraciones durante el inicio.

6. Verificación de desempeño: Compare la presión, el flujo y el consumo de energía con las especificaciones originales.




Paso 5: Documentación y Mantenimiento

1. Mantenimiento de registros: Documente todas las mediciones, reemplazos y ajustes realizados.

2. Actualizar registros de mantenimiento: Registre la reconstrucción en el historial de servicio del compresor.

3. Programa de mantenimiento: Planifique cambios de aceite, reemplazos de filtros y comprobaciones de rendimiento periódicos.

4. Capacitación del operador: Capacite al personal sobre cualquier actualización operativa o cambio de mantenimiento.




Consejos para mantener el extremo neumático después de una reconstrucción

Consejos de mantenimiento regular

Manténgase al tanto de estas tareas clave para evitar costosas averías:

Operadores de capacitación

La capacitación adecuada del operador es crucial para evitar el mal uso y daños a su unidad neumática reconstruida. Los temas clave incluyen:

• Procedimientos seguros de inicio y apagado

• Monitoreo e interpretación de medidores y controles.

• Identificar y reportar condiciones anormales

• Técnicas adecuadas de carga y descarga.

• Respuesta de emergencia y solución de problemas




Proporcione capacitación práctica y documentación clara para garantizar que los operadores comprendan sus responsabilidades. Revise y actualice periódicamente los materiales de capacitación para reflejar cualquier cambio en el equipo o los procedimientos.

En resumen, reconstruir la unidad de aire de un compresor de aire es una forma rentable de restaurar la eficiencia y extender la vida útil del compresor. Esta guía ha cubierto los aspectos clave del proceso, desde la comprensión de la función del bloque de aire y el reconocimiento de signos de desgaste hasta el procedimiento de reconstrucción paso a paso y consejos de mantenimiento posteriores a la reconstrucción.

Si necesita orientación experta sobre la reconstrucción de su unidad de aire, el equipo experto de Aiyter está listo para ayudarlo. Con su amplia experiencia y compromiso con la calidad, Aiyter puede ayudarle a navegar el proceso de reconstrucción y mantener su sistema de aire comprimido funcionando al máximo rendimiento. No dude en comunicarse con nosotros si tiene alguna pregunta o inquietud.
