Máquina de pulverización de hormigón de alto rendimiento 35M3/h, máquina de hormigón proyectado húmedo para construcción de túneles

Compartir con:

Máquina de pulverización de hormigón de alto rendimiento 35M3/h, máquina de hormigón proyectado húmedo para construcción de túneles

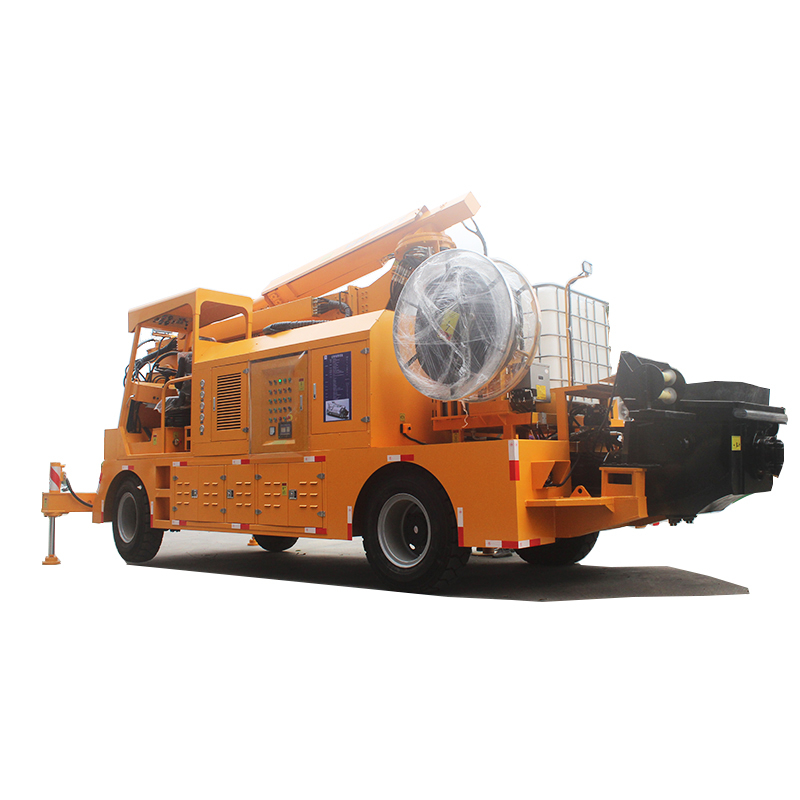

El manipulador mecanizado de proyección de concreto AWT 3516N está especialmente diseñado para proyectar proyectos de concreto en condiciones de construcción difíciles. Diseñado para realizar automáticamente construcciones de hormigón proyectado húmedo y seco. Esta máquina es muy adecuada para la estabilización de taludes o para la minería y la construcción de túneles que requieren manipuladores pequeños. El control remoto inalámbrico se puede utilizar para proporcionar movilidad completa y mayor seguridad al permitir que el operador se mantenga alejado de rocas recién excavadas y concreto recién rociado.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
AWT 3516N
Marca del producto:
aivyter
Código De Producto:
8413400000

Descripción del Producto

Precio de la máquina de pulverización de hormigón húmedo

El AWT 3516N Ofrece un rendimiento y precisión superiores, asegurando que el concreto se aplique de manera suave y uniforme para un acabado impecable. Su tecnología avanzada y su diseño innovador lo convierten en la mejor opción para contratistas y empresas de construcción que buscan optimizar sus operaciones de proyección de concreto.

Ya sea que esté trabajando en un proyecto de túnel, en una operación minera o en el desarrollo de infraestructura, el AWT 3516N está equipado para realizar el trabajo con facilidad. Su construcción robusta y sus características fáciles de usar lo convierten en un activo valioso en cualquier lugar de trabajo.

Características del producto:

Rentable, confiable y estable.
Ventajas de la pluma: telescópica de dos etapas y giro de dos etapas, lo que proporciona visibilidad total durante la operación.
Ideal para: áreas de trabajo a pequeña escala en paredes laterales simples y dobles, áreas con grandes volúmenes invertidos (sin necesidad de mover el vehículo), zanjas centrales profundas, soporte de taludes para fosos de cimentación, paredes de túneles de defensa aérea civil, túneles horizontales/pozos inclinados, y portales de túnel inverso.
Control hidráulico: Válvula eléctrica multidireccional de control proporcional sensible a la carga para un funcionamiento preciso y suave, con velocidad de brazo ajustable y control remoto inalámbrico.
Chasis de ingeniería: tracción en las cuatro ruedas, dirección en las cuatro ruedas, con capacidad de marcha inclinada y en ocho direcciones para una excelente maniobrabilidad.
Mejore el sistema de bombeo, mejore la configuración de la tubería, reduzca la presión de bombeo y aumente la compatibilidad con diferentes materiales.
Utilizando un diseño de doble cilindro de aceleradores de 1000L+500L para satisfacer los requisitos de proyectos de pulverización a gran escala en una sola operación.

Principales parámetros técnicos:

Sistema de chasis	Transmisión de convertidor de par hidráulico de combustión interna, tracción en las cuatro ruedas, dirección en las cuatro ruedas
Motor	Potencia de salida de la marca YUNNE: 92KW/2400rpm
Sistema de transmisión	Sistema de transmisión hidráulica
Velocidad de desplazamiento	Marcha de baja velocidad 0-5 km/h, marcha de alta velocidad 0-15 km/h
Capacidad de escalada	40%(22°)
Distancia mínima al suelo	400 mm
Ángulo de giro de la suspensión	±10° permite que el chasis se adapte mejor a superficies de carreteras irregulares
Gobierno	Dirección hidráulica en las cuatro ruedas, con funciones de desplazamiento diagonal y en forma de ocho.
Radio de giro mínimo	Interior 3500 mm, exterior 7300 mm
Peso	17 toneladas
Dimensión general	8970x2500x3500mm (largo x ancho x alto)

Bomba de transferencia de hormigón	Bomba de hormigón de pistón accionada hidráulicamente AWT-SPJ30, válvula de péndulo tipo S de conmutación rápida automática, tolva equipada con criba vibratoria y compuerta de descarga de apertura inferior
Capacidad de transferencia de bombeo	35m3/h, 4-35m3, ajustable
Presión máxima de transporte	8MPa
Tamaño agregado	16mm

Centrales electrohidráulicas
motores electricos	55kW/1480rpm; grado de protección: IP54
bombas hidráulicas	Último sistema de bombeo optimizado, rendimiento estable y confiable. Las bombas y válvulas principales adoptan marcas famosas nacionales e internacionales.

Brazo robótico de hormigón proyectado	El brazo rociador telescópico de dos etapas y el brazo rociador giratorio de dos etapas se controlan completamente hidráulicamente y el brazo pequeño está plegado, por lo que no hay puntos ciegos durante el funcionamiento. Puede operarse mediante control remoto inalámbrico o por cable, y se puede ajustar la velocidad de cada movimiento del brazo, con regulación de velocidad continua.
Altura máxima del hormigón proyectado	16m
Ancho máximo de hormigón proyectado	30m
La mayor distancia de hormigón proyectado	15m (frente)
Altura mínima del túnel de hormigón proyectado	4m
Profundidad máxima de hormigón proyectado	8m (por debajo de la superficie de estacionamiento)
Ángulo de inclinación del auge pequeño	-90° ~ +90°
Ángulo de inclinación de un auge grande	-30° ~ +65°
Telescópico de dos etapas	Pluma telescópica de dos etapas
Gran rotación del brazo	270 giro
Rotación del brazo pequeño	Giro de 360°, los brazos grandes y pequeños se pueden plegar 0°.

Barril de coagulante de doble velocidad.	1000L+500L

carrete de cable
Rebobinado accionado por motor hidráulico	Especificación del cable 3x35+1*16

Bomba aceleradora de transferencia de coagulante	Accionamiento por motor hidráulico, control proporcional electrohidráulico
Capacidad de salida	30-1000L/hora
Control	Realización de control remoto e interfaz hombre-máquina (pantalla), ambos pueden controlar el flujo específico

Tuberías y accesorios de hormigón proyectado.
Tubería articulada de salida de bomba de hormigón, reductor DN125-100 y tubería de impulsión DN90, dispositivo de inyección de aditivos y aire comprimido, y cambiador de flujo, etc.

(Opcional)
Sistema de limpieza de alta presión, cámara de marcha atrás, bomba autoaspirante para acelerador
(1) Sistema de limpieza a alta presión: bomba de agua de alta presión tipo émbolo, motor hidráulico, con manguera de limpieza y pistola de agua
(2) Cámara de marcha atrás.
(3) bomba autoaspirante para acelerador
